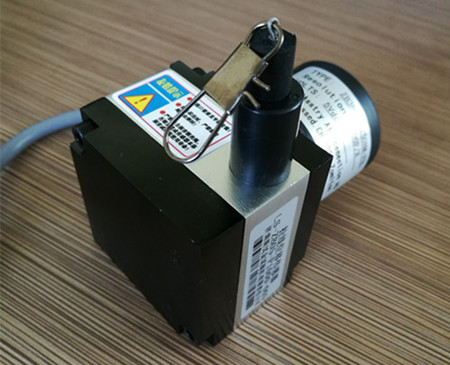

拉線電子尺是通過電位器元件把直線機械位移量轉換成與之成線性或任意函數關系的電信號裝置。為實現測量位移目的而設計的電位器，就一定要要求在位移變化和電阻變化之間有一個確定關系。通常將可變電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。
拉線電子尺的使用要求：
1、保證供電電源的穩定性。供電電源要求±0.1%的穩定性，要不然會導致顯示的圈套波動。要保障顯示圈套的波動幅度不超過波動電壓的波動幅度。
2、預防靜電導致的干擾。預防靜電干擾的措施有：位移傳感器的信號線采用屏蔽線，且與電源線分開線槽布置；電子尺安裝在強制接地的支架上，保證電子尺外殼良好接地；信號的屏蔽線在電箱的一端接地。電子尺顯示數字跳動的時候，一般就有干擾信號在里面，這時可用萬用表進行電壓。驗證是不是靜電產生的干擾，可以用一段電源線把電子尺的封蓋螺絲與機器上某一點金屬短接，這時靜電干擾就會馬上消除。
3、供電電源容量的要求。如果電源容量過小，容易發生如下情況：合模運動會導致射膠電子尺顯示跳動，或熔膠運動會導致合模電子尺的顯示波動。特別是在當電磁閥驅動電源與電子尺供電電源在一起時容易出現這種情況，嚴重時用萬用表的電壓檔可以測量到電壓的波動。如果出現這種情況，首先排除是不是靜電干擾和高頻干擾，對中性不好的情況下仍不能解決問題，則可以懷疑是電源的功率過小。
以上描述的就是拉線電子尺的原理及使用要求，精量電子科技小編時時為大家更新新的內容，需要大家的支持鼓勵，有什么問題可以咨詢小編，明天繼續為大家講述新的知識，希望大家關注我吆。
|
