拉線式編碼器是液壓萬能試驗機測量及控制位移的專用部件，由于液壓萬能材料試驗機需要位移控制，所以拉線式編碼器是試驗機控制及測量位移的最佳選擇，試驗機都有專用的PLC測試軟件和控制器，而拉線編碼器的輸出線及供電線路需要連接在PLC的控制器上，試驗機測控軟件采用的是脈沖信號接收，需要連接的信號線比較多，所以在焊接時應嚴格遵守試驗機廠家和編碼器廠家說明進行，下面就介紹一下：
萬能試驗機專用拉線編碼器怎么接線?

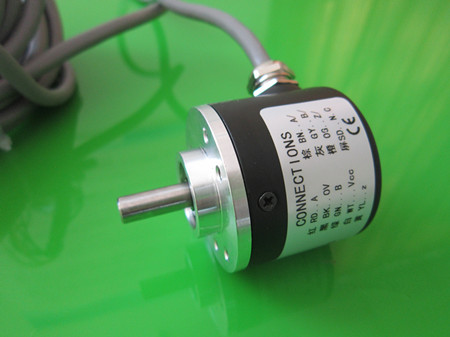

液壓萬能材料試驗機用的拉線式編碼器的信號是增量型，是由一組機械零件和一只編碼器組成，拉線繩拉出帶動內部編碼器旋轉，將測量的距離或角度轉換成高速脈沖信號，此信號會直接傳輸給PLC，由PLC進行數據處理，通過脈沖信號輸出達到控制位移的目的。
由于編碼器型號多種多樣，其相數也大不相同，通常脈沖型旋轉編碼器的輸出有A、B、Z三相脈沖，也有的只有AB兩相，最多的是A，A+，A-，B，B+，B-，Z，Z+，Z-三組三相脈沖，常用的增量型編碼器為5線制，分別為脈沖輸出、COM端線和電源線。拉線編碼器的電源必須穩(wěn)定可靠，可以使用PLC的電源，分別按照接線定義對應試驗機測控軟件進行接線，并連接拉線編碼器的屏蔽線，即防止整機的抗干擾性能，也可以保證安全事故的發(fā)生。
|
