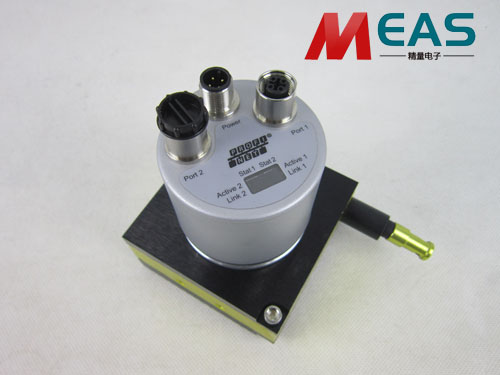

拉線位移傳感器是將位移轉換成周期性的電信號，然后把電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。有一組機械裝置外加一支編碼器組成，關鍵的部件在于機械機構內部的彈簧和拉繩，選用的拉線繩均為進口涂塑鋼絲繩，該繩是由109根微細鋼絲線組成，在柔軟度及強度上都相比國內線繩好幾十倍在直線軸運動或者旋轉時，有相應的脈沖輸出，其計數起點任意設定，可實現多圈無限累加及測量。
還有一種就是拉線位移傳感器的編碼器是絕對值的，常用于電機的定位或測速系統。因?yàn)槊恳粋�(gè)角度位置都對應的數字編碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。其兩者的差距是相當大的，在造價成本方面增量型拉線位移傳感器的成本遠遠低于絕對值很多，如用戶采用的開發板通訊協議為RS485，就必須采用絕對值位移傳感器。
|
