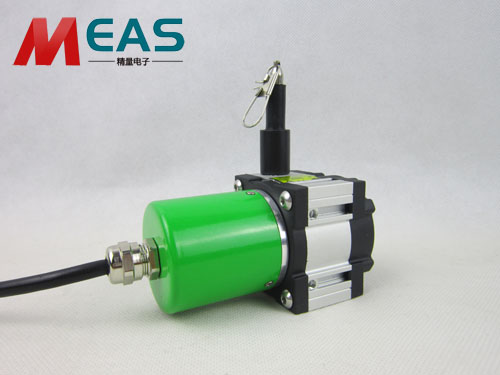

拉線位移編碼器內部采用齒輪比減速系統(tǒng)，穩(wěn)定了鋼絲線繩的拉力，拉繩拉線拉出或收回時穩(wěn)定可靠，自動回彈機構采用進口不銹鋼蝸卷彈簧，該彈簧彈力強、抗疲勞，嚴格的彈簧疲勞測試達10000萬次無損耗。
拉線編碼器拉線纏繞在一個旋轉的輪轂上，拉出收回時輪轂帶動連接在輪轂中心的編碼器軸旋轉，工作軸旋轉帶動圓光柵，光線通過圓盤上的刻線形成條紋，由電器元件分析轉換這些光信號，轉換成電信號，從而使增量型編碼器發(fā)出脈沖信號，拉線編碼器信號為近似于正弦波的A相和B相，A相和B相的相位相差90°，經處理器放大并轉變成方波，再通過每轉脈沖，也就是我們常說的Z相，轉換而來的。
|
